[논문리뷰] AnalogRetriever: Learning Cross-Modal Representations for Analog Circuit Retrieval

링크: 논문 PDF로 바로 열기

저자: Yihan Wang, Lei Li, Yao Lai, Jing Wang, Yan Lu, et al.

1. Key Terms & Definitions (핵심 용어 및 정의)

• SPICE Netlists: 아날로그 회로의 연결 구조와 소자 정보를 담고 있는 코드 형태의 표현 방식.
• RGCN (Relational Graph Convolutional Network): 회로의 단자(Port) 정보를 고려하여 소자 간의 관계를 구조적으로 학습하는 그래프 신경망 모델.
• Tri-Modal Retrieval: 텍스트, 회로 이미지(Schematic), SPICE netlist라는 세 가지 이질적인 모달리티(Modality)를 공유 임베딩 공간에서 매칭하는 기술.
• Curriculum Contrastive Learning: 학습 초기 단계에서 난이도가 낮은 샘플로 기초를 다진 후, 점진적으로 하드 네거티브(Hard Negative) 샘플을 추가하여 모델의 변별력을 높이는 학습 기법.

2. Motivation & Problem Statement (연구 배경 및 문제 정의)

본 논문은 아날로그 회로 설계 시 발생하는 이질적인 표현(Netlist, Schematic, Description) 간의 검색 어려움을 해결하고자 AnalogRetriever를 제안한다. 기존의 키워드 기반 검색은 모달리티 간의 의미적 관계를 포착하지 못하며, 관련 연구들은 단일 모달리티 내의 매칭에 그치거나 데이터 품질 문제로 인해 성능이 제한적이었다 [Figure 1]. 저자들은 기존 데이터셋인 MASALA-Chai의 낮은 컴파일 성공률(22%)을 문제로 지적하며, 이를 100%까지 끌어올리는 고품질 데이터셋 재구축 과정을 선행하였다. 이러한 기초 토대 위에서 아날로그 설계 자동화를 가속화하기 위한 통합된 교차 모달리티 검색 프레임워크가 요구된다.

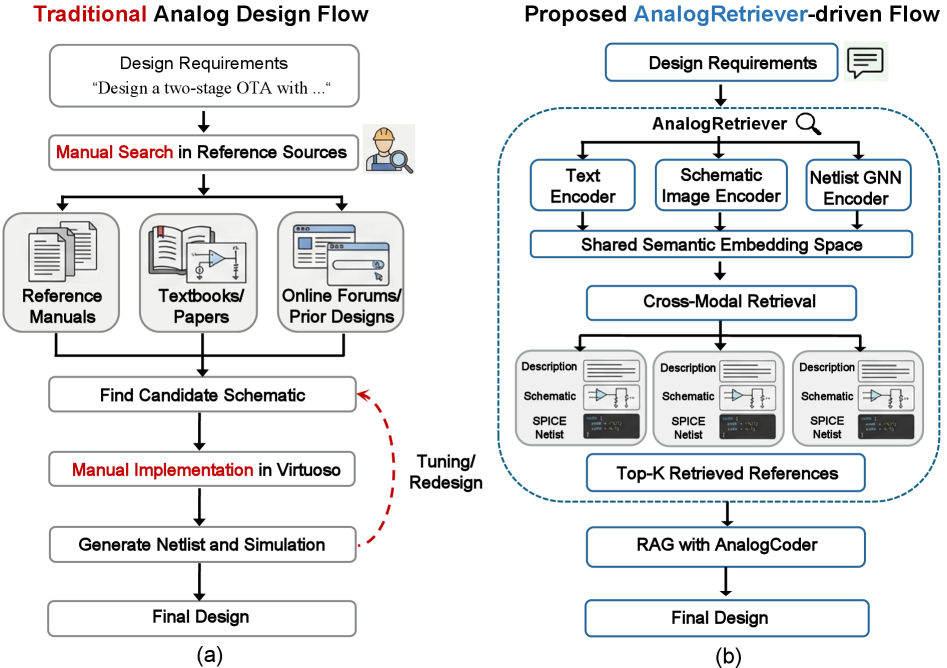

Figure 1 — 아날로그 회로 검색의 동기

3. Method & Key Results (제안 방법론 및 핵심 결과)

본 논문은 CLIP 기반의 비전-언어 인코더와 RGCN 기반의 회로 구조 인코더를 결합하여 세 가지 모달리티를 공유 임베딩 공간으로 매핑하는 AnalogRetriever를 제안한다 [Figure 2]. 학습은 세 단계로 나뉜 커리큘럼을 통해 안정적으로 수행되며, 하드 네거티브 샘플을 점진적으로 도입하여 구조적으로 유사하지만 기능이 다른 회로를 구별하도록 모델을 강화한다 [Figure 3]. 실험 결과, 제안 모델은 6가지 교차 모달리티 검색 방향에서 평균 Recall@1 75.2%를 달성하여 기존 Baseline(최대 4.7%) 대비 압도적인 성능 우위를 입증하였다 [Table 2]. 특히 RAG 모듈로 활용 시 Claude Sonnet 4.6 모델에서 86.7%의 기능적 정확도(Functional correctness)를 기록하며 새로운 State-of-the-art를 달성하였다 [Table 3].

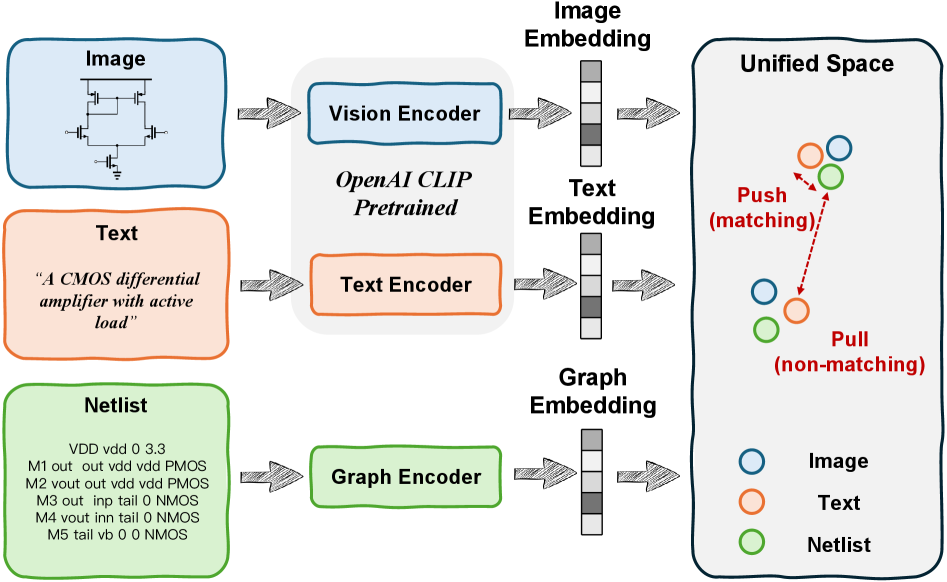

Figure 2 — AnalogRetriever 아키텍처

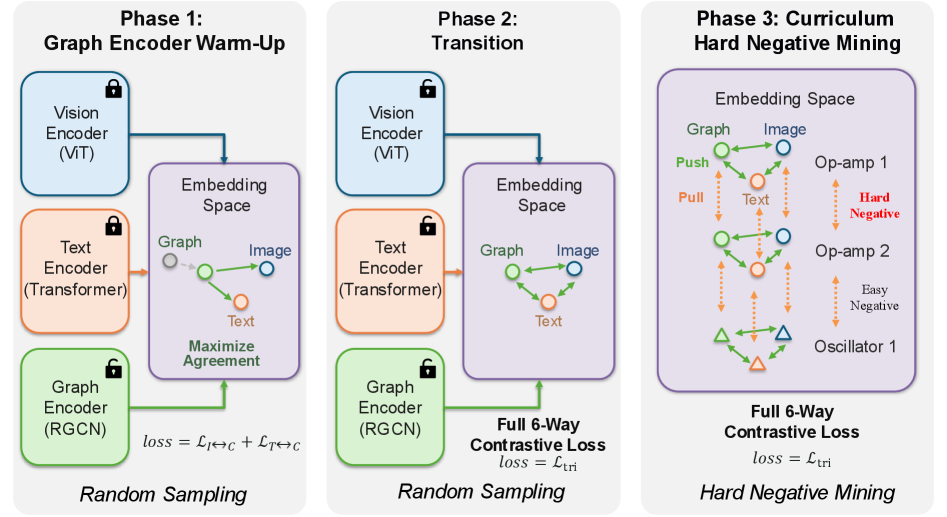

Figure 3 — 3단계 커리큘럼 학습 구조

4. Conclusion & Impact (결론 및 시사점)

본 연구는 최초의 트라이 모달(Tri-modal) 아날로그 회로 검색 프레임워크를 정립하고, 대규모 검증 데이터셋을 구축하여 설계 자동화의 새로운 가능성을 제시하였다. 검색과 생성의 결합(RAG)이 설계 과정에서의 환각(Hallucination)을 완화하고 성공률을 실질적으로 높일 수 있음을 증명하였다. 이 결과는 향후 아날로그 설계 분야에서 IP 재사용을 효율화하고 설계 경험이 부족한 엔지니어의 진입 장벽을 낮추는 핵심 기술적 토대가 될 것으로 기대된다.
