[논문리뷰] Assessing the CAD Capabilities of General-Purpose AI Models: A Case Study of GPT-6 Astra

링크: 논문 PDF로 바로 열기

저자: Qiang Zou, Jiajun Shen, Zhijie Yang, Yuhao Wang, Shitianyi Leng, Dongshuo Yin

## 1. Key Terms & Definitions (핵심 용어 및 정의)

• CAD (Computer-Aided Design): 제품의 기하학적 형상과 공학적 설계를 위해 사용하는 컴퓨터 소프트웨어 시스템입니다.
• B-rep (Boundary Representation): CAD 모델의 형상을 면(faces), 모서리(edges), 정점(vertices)의 경계 정보를 통해 수학적으로 정의하는 모델링 방식입니다.
• GPT-6 Astra: 본 연구에서 CAD 작업을 수행하기 위해 평가된 고도의 범용 인공지능 모델(SOTA)입니다.
• Parametric Editability: 설계 변수(parameters) 변경 시 CAD 모델이 기하학적 의도를 유지하며 올바르게 재구축(rebuild)되는 능력을 의미합니다.
• IoU (Intersection over Union): 모델이 생성한 형상과 참조(reference) 형상 간의 중첩 정도를 측정하는 지표로, 기하학적 유사성을 정량화합니다.

## 2. Motivation & Problem Statement (연구 배경 및 문제 정의) 본 논문은 일반적인 범용 AI 모델이 복잡한 공학적 요구사항이 존재하는 실무 수준의 CAD 작업을 수행할 수 있는지에 대한 체계적인 검증을 목표로 합니다. 기존 연구들은 단순한 형상 생성이나 제약된 환경에서의 작업에 치중되어 있어, 실제 엔지니어링 설계 과정에서 필수적인 형상 정밀도, 매개변수 기반 편집 기능, 조립(assembly) 정합성을 검증하기에는 부족함이 있었습니다. 특히, 모델이 생성한 결과물이 시각적으로는 그럴듯해 보일지라도, 공학적으로 타당하지 않은 연결이나 수정 불가능한 구조를 가질 수 있다는 위험성이 있어 실무 도입을 위한 신뢰성 검증이 시급합니다.

## 3. Method & Key Results (제안 방법론 및 핵심 결과) 본 연구는 GPT-6 Astra를 활용하여 Part classification, Feature recognition, Engineering drawing-to-CAD, Text-to-CAD, Image-to-CAD, Parametric reconstruction 등 6가지 영역에서 성능을 평가하였습니다. [Table I]에 명시된 주요 테스트 셋을 통해 기하학적 복잡도와 공학적 요구사항에 따른 모델의 대응 능력을 분석하였습니다. 연구 결과, GPT-6 Astra는 단순한 부분은 높은 정확도로 분류하고 모델링하였으나, 복잡한 위상 구조(topology)나 상호 의존적인 매개변수 설계에서는 반복적인 오류를 보였습니다. 특히, [Table II]의 결과에 따르면 Text-to-CAD 모델은 12개 중 11개가 타당성 검사(validity checks)를 통과했지만, 기계적 연결성(mechanical connections)과 조립 적합성에서는 여전히 개선이 필요한 수치를 기록하였습니다. 이미지 기반 재구현 모델의 경우, silhouette IoU가 0.8790에서 0.9915 범위로 우수한 기하학적 일치도를 보였으나, 자유 곡면(freeform surfaces)과 세부 치수 복구에서는 한계가 드러났습니다.

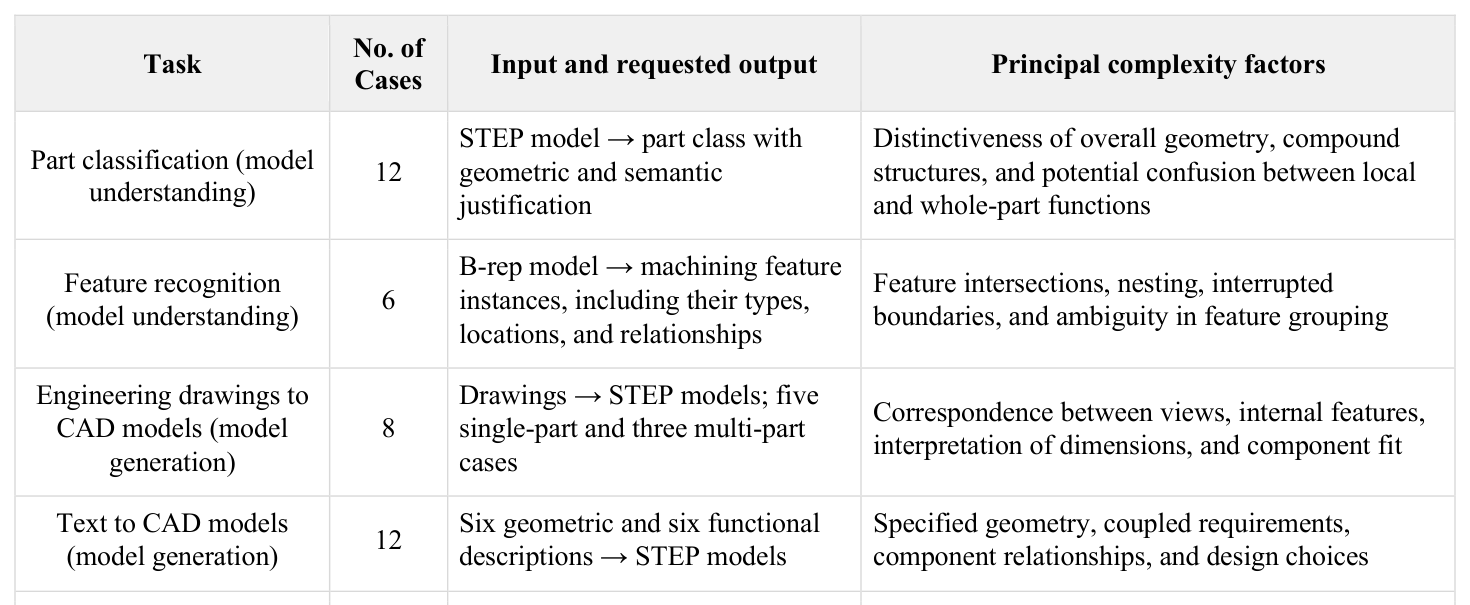

Table I — 평가된 6가지 CAD 작업 유형과 주요 복잡성 요인을 요약한 핵심 표

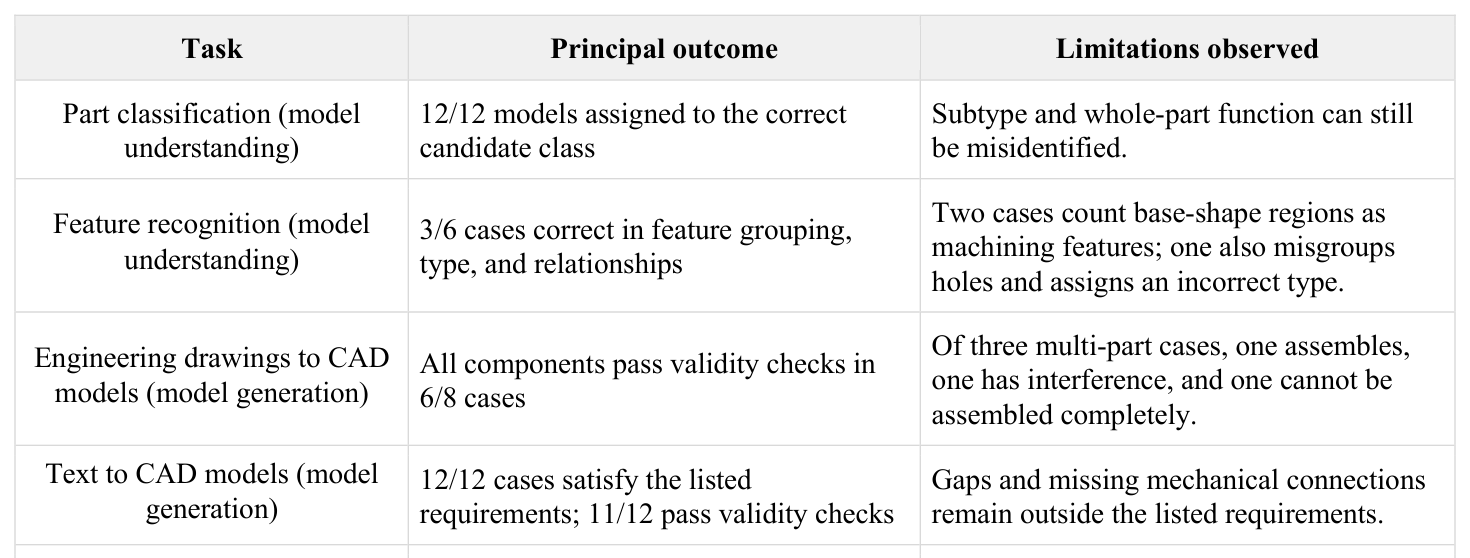

Table II — 각 작업별 GPT-6 Astra의 결과와 나타난 한계점을 정리한 핵심 성능 지표

## 4. Conclusion & Impact (결론 및 시사점) 본 연구는 범용 AI 모델이 개념 설계 단계에서 초기 기하학적 모델링을 지원하는 데 실질적인 가치가 있음을 입증하였으나, 엔지니어링 신뢰성을 확보하기 위해서는 전문적인 검증 과정이 필수적임을 결론짓습니다. 특히 반복적인 수정(iterative refinement)이 오히려 오류를 악화시킬 수 있는 상황이 존재하며, 긴 작업 소요 시간은 실무 적용의 걸림돌로 지목되었습니다. 향후 AI 기반 CAD 연구는 단순히 형상을 생성하는 것을 넘어, 기하학적 의존성과 공학적 기능을 보존하는 매개변수 구조를 구축하고, 수정 과정에서의 불확실성을 최소화하는 방향으로 발전해야 함을 시사합니다.

---

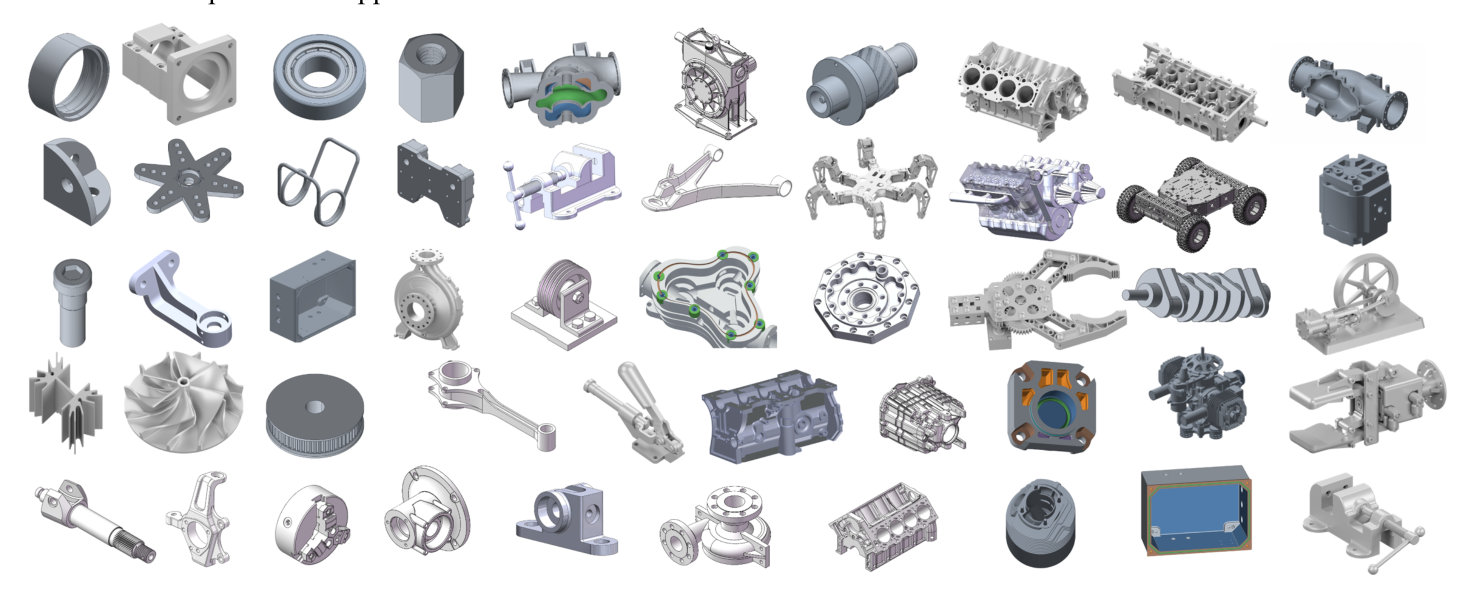

Figure 1 — 평가에 사용된 실제 공학 부품 예시들을 시각적으로 보여주는 그림

⚠️ 알림: 이 리뷰는 AI로 작성되었습니다.
