[논문리뷰] Electrostatic Photoluminescence Tuning in All-Solid-State Perovskite Transistors

링크: 논문 PDF로 바로 열기

저자: Vladimir Bruevich, Dmitry Maslennikov, Beier Hu, Artem A. Bakulin, Vitaly Podzorov

1. Key Terms & Definitions (핵심 용어 및 정의)

  • Photoluminescence Field-Effect Transistor (PLT) : Gate voltage를 통해 photoluminescence (PL) emission을 electrostatically reversible하게 modulate하는 all-solid-state semiconductor device. 본 논문에서는 epitaxial single-crystalline metal-halide perovskite를 기반으로 합니다.
  • Metal-Halide Perovskites (MHPs) : 높은 PL yield, 상온에서 non-excitonic photoexcited state, 충분히 높은 charge-carrier mobility, 명백한 defect tolerance, 그리고 sharp absorption edge를 특징으로 하는 반도체 물질.
  • Bimolecular (Electron-Hole) Recombination : Free electrons와 holes가 만나 radiative emission을 발생시키는 과정으로, PL의 주요 원천입니다. Gate-induced mobile holes가 이 recombination rate를 조절하는 데 핵심적인 역할을 합니다.
  • Trap-Limited Carrier Lifetime (τ) : Photocarriers가 non-radiative trap state에 의해 capture되기 전까지의 평균 수명입니다. 이 수명이 PL gating 효과 관찰에 중요한 요소입니다.
  • External PL Quantum Efficiency (PLQY) : 물질에 흡수된 excitation photon 수 대비 외부로 emission되는 PL photon 수의 비율입니다. 본 연구에서는 이 값이 거의 100% 에 도달할 수 있음을 보여줍니다.

2. Motivation & Problem Statement (연구 배경 및 문제 정의)

재료의 optoelectronic properties를 "electric knob"으로 가역적으로 tuning하는 것은 잠재적 응용 분야를 크게 확장할 수 있는 중요한 목표이지만, photoluminescence (PL)나 photoconductivity (PC)와 같은 광전 특성을 electrostatically 제어하는 연구는 상대적으로 미개척 상태입니다. 기존 silicon 기반의 장치는 비효율적인 light emitter이며, transition-metal dichalcogenides (TMDs)는 excitonic 특성으로 인한 PL quenching과 낮은 빛 흡수율로 tunability에 한계가 있었습니다. 또한, metal-halide perovskites (MHPs)를 활용한 이전 ionic-liquid gated transistor 연구에서는 전기화학적 상호작용의 가능성을 완전히 배제할 수 없었습니다. 따라서 chemical 또는 structural disorder 없이 optoelectronic properties를 효율적으로 제어할 수 있는, 신뢰성 있는 all-solid-state device platform의 개발이 시급했습니다.

3. Method & Key Results (제안 방법론 및 핵심 결과)

저자들은 epitaxial single-crystalline CsPbBr3 를 active material로 사용하여 all-solid-state photoluminescence transistors (PLTs) 를 제작했습니다. 이 PLT는 gate electric field를 통해 semiconductor-dielectric interface의 mobile charge density를 electrostatically modulate하여 photocarrier의 radiative 및 non-radiative recombination channel에 영향을 미칩니다. 이러한 방식으로 gate voltage (VG)를 통해 PL emission을 가역적으로 제어하는 것이 목표입니다.

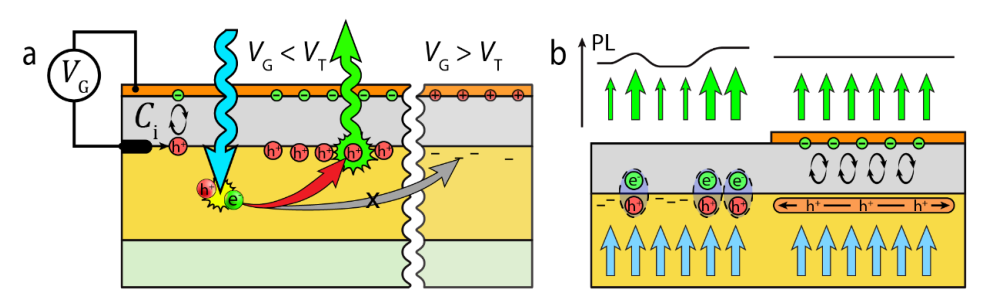

제안하는 방법론은 photocarrier의 rate equation을 기반으로 하며, photoexcitation, bimolecular (electron-hole) recombination, carrier trapping, 그리고 gate-induced mobile holes의 네 가지 주요 프로세스를 포함합니다. 특히, gate voltage를 인가하여 interface에 mobile holes (nG)를 축적하면, bimolecular recombination rate가 증가하고 non-radiative trapping rate가 감소하여 PL intensity가 향상됩니다. 이 메커니즘을 정량적으로 설명하기 위해 rate equation의 analytical solution (Eq. 3)을 도출하고, 채널 내 local threshold voltage (VT)의 공간적 불균일성을 설명하기 위해 Gaussian averaging (Eq. 6)을 도입한 fitting model을 사용했습니다.

주요 실험 결과는 다음과 같습니다:

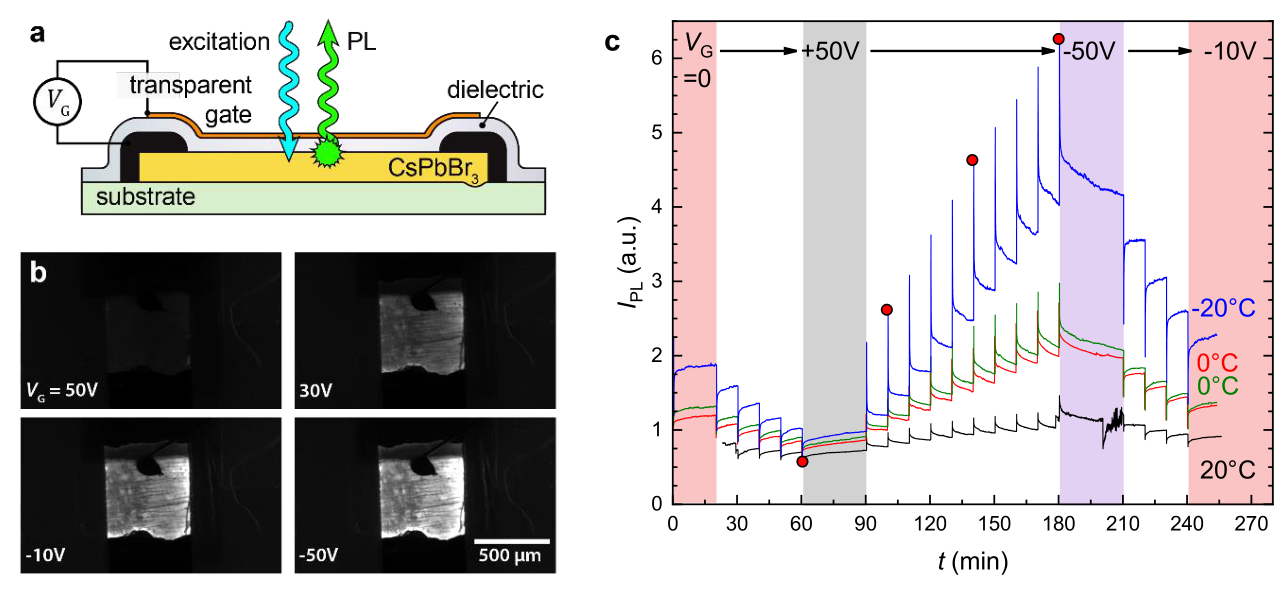

  • PLT는 gate voltage VG50 V에서 -50 V 범위로 변화시켰을 때 PL intensity를 가역적으로 조절했으며, 특히 -20 °C 에서 최대 97.7% 의 PL intensity modulation을 달성했습니다. [Figure 1b, 1c]
  • PL kinetics 측정 결과, 0 °C 에서 0.54 s , -20 °C 에서 1.97 s 의 decay time constant τPL이 관찰되었으며, 이는 온도가 낮아질수록 증가하는 경향을 보였습니다. [Figure 2]

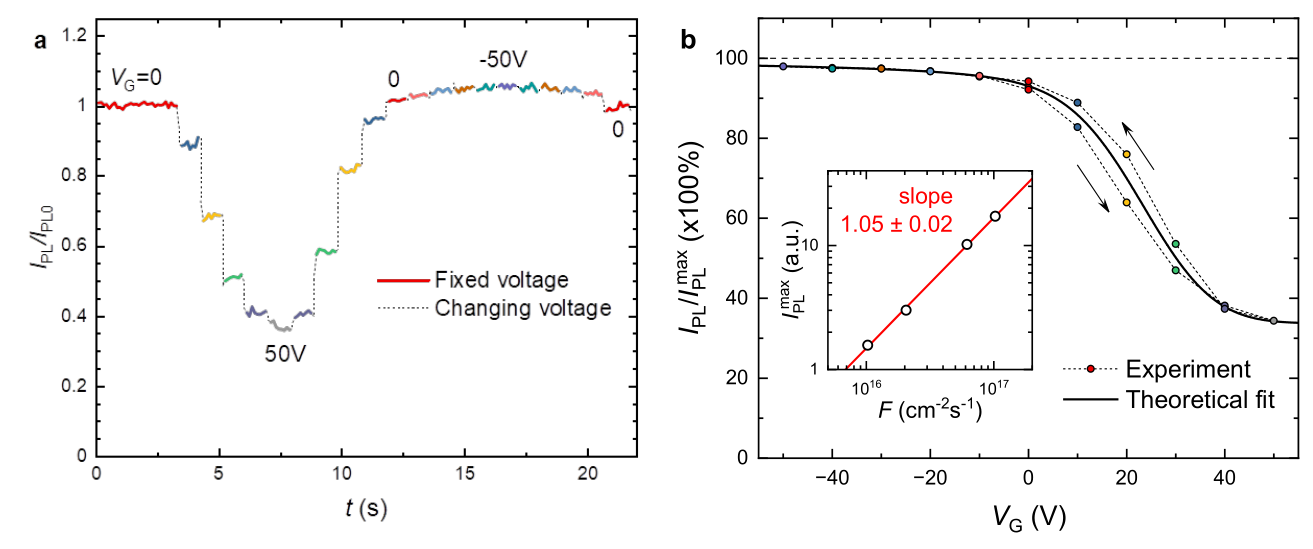

  • -95 °C 의 저온 측정에서는 gate voltage 스텝 후 PL decay 현상이 거의 사라지고 PL transfer characteristic [Figure 3b]에서 hysteresis가 관찰되었는데, 이는 gate-assisted photoinduced charge transfer와 관련이 있습니다.
  • Analytical model fitting을 통해 bimolecular recombination coefficient γ = 1.5x10^-4 cm^2/s와 trap-limited carrier lifetime τ = 1x10^-6 s를 추정했습니다. 또한, 충분히 낮은 gate voltage에서 외부 PL Quantum Efficiency (PLQY) 가 거의 100% 에 도달할 수 있음을 보여주었습니다. [Figure 3b]

4. Conclusion & Impact (결론 및 시사점)

저자들은 all-solid-state CsPbBr3 perovskite field-effect transistor 에서 electrostatic photoluminescence gating 효과를 성공적으로 시연했습니다. 이 장치는 gate voltage를 통해 PL emission을 거의 100% 에 가깝게 가역적으로 조절할 수 있음을 입증했습니다. 이러한 효과는 gate-induced mobile holes가 photocarrier의 bimolecular (electron-hole) recombination 및 lifetime에 기여하여 PL intensity를 조절하는 microscopic mechanism에 의해 설명됩니다.

이 연구는 고품질 epitaxial single-crystalline CsPbBr3를 사용하여 효율적인 charge transport와 높은 PL efficiency를 구현, 이러한 photoluminescence transistor 의 실현 가능성을 보여줍니다. 궁극적으로 이 연구는 전기를 거의 소모하지 않고 반도체의 PL을 "electric knob"으로 조절하는 새로운 optoelectronic device를 제시하며, 이는 photonics 및 optoelectronics 분야의 근본적인 연구뿐만 아니라 optical switching, sensing, lasing, optical integrated circuits, telecommunications 등 다양한 응용 분야에 새로운 기회를 제공할 것으로 기대됩니다.

Figure 1

Figure 3

Figure 4

⚠️ 알림: 이 리뷰는 AI로 작성되었습니다.
